Arduino uno ,schmitt tetikleme kapısı ve 555 IC zamanlayıcı kullanılarak yapılan kapasite metredir.
Gerekli malzemeler
.555 zamanlıyıcı IC
.IC 74HC14 schmitt tetik kapısı
.1k ve 10k direnç
.16*2 LCD
.100nf ve 1000uf kondansatör
Devre açıklaması

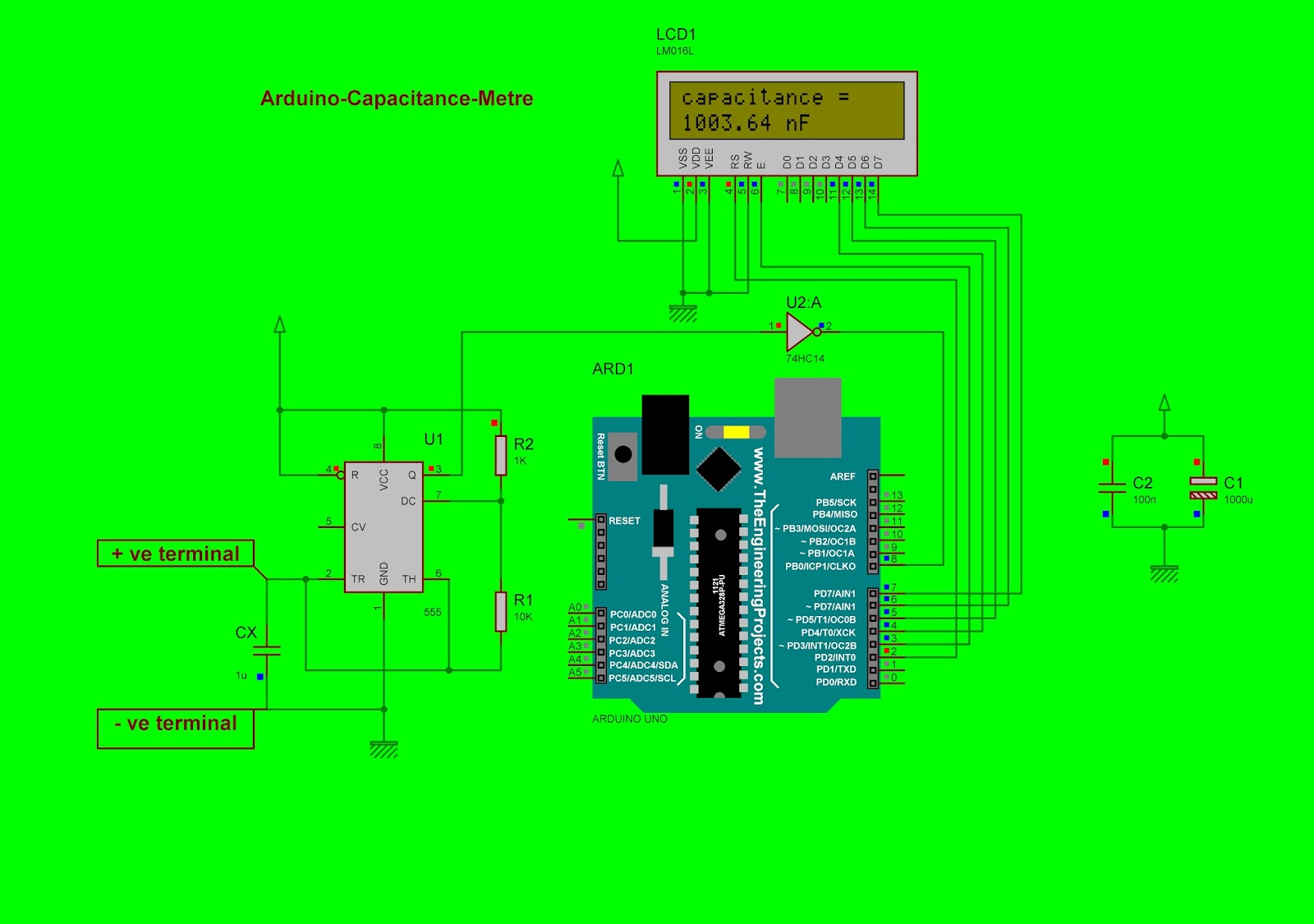

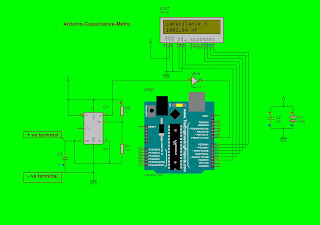

devre şeması aşağıda gösterilmiştir.ölçülen kondansatörün kapasitesini ölçmek için ,kare dalga jeneratör devresi (555) arduino' ya bağlanır ve burada kapasitesi ölçülecek kondansatörü bağlarız.Arduino'ya yanlızca dikdörtgen dalganın beslenmesini sağlamak için bir schmitt tetik kapısı (IC 75HC14)kullanılır. gürültüyü süzmek için iki adet kondansatör kullanılır.
Arduino uno' lar dijital sinyallerle uğraştığından kondansatörlerin kapasitesini doğrudan ölçemez.kondansatörü dijital dünyaya bağlamak için 555 kare dalga jeneratör devresi kullanılır.
zamanlıyıcı kapasitansla ilişik olan kare dalga çıkışı alınır.frekansı bilinmeyen kondansatörün kapasitansını temsil eden kare dalga çıkışı elde edilir.uygun değeri elde etmek için bu sinyali Arduino uno'ya gönderilir.
Proteus programında denemek isteyenler için HEX dosyası buradadır.
Arduino kaynak kodu buradadır.
