10 Ağustos 2022 Çarşamba

BUILD A 12 VOLT/12 AMP MODERN DIGITAL SOLAR CHARGING CONTROLLER


 I wanted to share a circuit that I believe will be useful to everyone..cheap 12 volt/12 amp modern digital solar charge controller.You can get detailed information from the address below.

https://www.nutsvolts.com/magazine/article/March2014_Newton
proteus (V8.11)similasyon ,hex kodu,schema and Proteus Solar Panel Library

22 Temmuz 2022 Cuma

Electronic double dice








Electronic double dice "make and run" is a circuit with high reliability . electronic double dice have the appearance of a typical dice .draws very little current.When "double" comes in, it flashes to indicate this.

Circuit wizard and proteus v8.11 simulation https://drive.google.com/file/d/1fQ0n...

9 led right or left turn indicator






These 9 leds, arranged side by side, are used to show the direction of the turn with the light walking to the right or left according to the signal flasher.

As for the inputs: H should be applied to the base of the transistors at the L (left) and R (right) inputs. point A is logic L as long as the signal lamp is not lit.(0 V) The A end of the left signal lamp should be connected to the L input, The A end of the right signal lamp should be connected to the R input. full schema and Circuit wizard simulasyon download: https://drive.google.com/file/d/1WvkT...

22 Ocak 2021 Cuma

Electronic rabbit hunting




Electronic  rabbit  hunting

Our hunting game is simple: When supply voltage is applied to the circuit, a luminous dot in an LED array moves from left to right at an adjustable speed (VR2 pot). This luminous dot represents the "hare". Another LED array passes vertically over the seventh LED in this array. In this new series, a luminous point ("lead") moves from bottom to top with an adjustable speed (VR3 pot).

Now it is to be able to shoot the "hare" with the "bullet" by pressing a key (SW1) just in time, that is, by firing the rifle in time. When this is achieved, the LED at the coincidence point lights up constantly indicating that the animal has been shot. At the same time, an acoustic sound is heard from the exit.

"Circiut Wizard"  simulation

https://drive.google.com/file/d/1pkS08mJ7sgHhVBDGSG7_VKPhxJ0kbp60/view?usp=sharing

Bicycle taillight






The bicycle rear light transmitter normally does not have SW1. (Representing the pedal) When the bicycle is pedaled

1 farad capacitor fills up. At the same time, the leds light up. After stopping the pedal rotation, the 1 farad capacitor discharges and keeps the leds lit for a certain time.

"Circuit wizard"   simulation

https://drive.google.com/file/d/1h7ej9Q7fIO3ej706bU8TyZleIRcsOwq3/view?usp=sharing

Portable Circuit Wizard

Portable "Circuit Wizard"   no setup

(Windows10 64 bit and  Windows 7 32 bit )

no virus

https://drive.google.com/file/d/1FBNgJ2Dq0nWW-4xIABR_v35bgSCwJyeU/view?usp=sharing


31 Mayıs 2020 Pazar

4..60v CONSTANT CURRENT for leds

4..60v CONSTANT CURRENT for leds
to keep the brightness the same bulbs that require constant voltage
unlike luminous diodes (LEDs) should be driven with constant current.
but the LEDs only voltage across a resistor
to a very changing resource  If they are connected, things get complicated.
At 5v supply voltage For 20 mA LED current
180 ohms to resist whereas at 24 V supply voltage
Must be 1.2 kohm (1w). that has value between the two
a resistance can be selected. but when the tension dropped at that time
The LED will become very dark, when it rises Enough to damage it from the LED
large current will flow. but as in the figure if a constant current binary is used
the situation will become simpler. Constant current with these elements
bilateral working voltage zone   It is 4 ... 60 v. throughout this region
I current constant and It is 13mA. total power spent in the circuit
Highest with 0.8w at 60v. reaches the value.

30 Mayıs 2020 Cumartesi

farmer goat wolf cabbage


farmer wolf goat cabbage


circuit made with farmer wolf goat cabbage 7400
"Proteus   v8.09 simulation"and"Circuit Wizard simulation"


A farmer comes to a river with a wolf, lamb, cabbage, wants to cross, a small boat stands on the shore,
However, this boat can take only one animal or cabbage with the farmer, so the farmer must constantly cross the river, crossing only one animal or cabbage.
The point begins then: when the wolf and the lamb are alone on one side of the river, the wolf eats the lamb. When the lamb is alone with the cabbage, the lamb eats the cabbage. must prevent.
integrated circuit 7400
diodes OA90, AA118 .. 4 pcs
resistance 220 Ohm 2 pcs

21 Aralık 2018 Cuma

5x5x5 LED CUBE

 Bu  sayfada  125 led yapılan 5x5x5 led küpü tanıtacağım.
 yapmak isteyenler Orjinal sitedeki ve burada yayınlayacağım hex koduna güvenebilirsiniz.
 detaylarını
 https://picprojects.org/projects/lc/index.htm
 sayfasında da bulabilirsiniz.
 yapmak için  ilk önce 1 mm uclu havya ve  1 mm lik lehim olmalıdır.







                                                                                                         DAHA FAZLA OKUYUN


5 Haziran 2018 Salı

arduino 8x8 dot matrix kalp efekt




     arduino ile  8x8 dot matrix  ile yapılmış tamamen kalp şeklinde efektler oluşturulmuştur.
     Proteus 8.4 de çalışan içinde  şeması  kaynak kod ve hex  dosyası bulunan  simulasyonu
                                                                INDIRIN
     Proteus da efektler yavaş gösterir.fakat 8x8 Dot Matrix de gayet hızlıdır.
     şu anda toplam 10  efekt uygulaması var.Videosu   BURADA dır


24 Mart 2018 Cumartesi

12F675 RGB led

12F675 ile yaptığım RGB ledlerle bütün renk efekt geçişlerin sağlandığı devre.renk geçişleri sert bir şekilde geçmiyor.renkler yumuşak şekilde geçiş  sağlıyor.
RGB ledler anodu ortak dır.üç adet transistorle  3 RGB ledler birbirine paralel olarak karışık bir bağlandı sağlanmıştır.RGB ler uzun kaplo bağlandıları ile  bağladım.isteyenler değişik bağlantı deneyebilirler.bu devreyi  akvaryuma tablolara  duvar saatlerin arkasına konulursa  güzel renk efektleri oluştuğunu görebilirsiniz.HEX dosyası buradadır.



28 Aralık 2017 Perşembe

Dans eden ışıklar



Buradaki devre 24 adet LED'i değişik şekillerde yakan Dans eden ışıklardır.
bu devre programlanması ve devre şeması Hakan KARAKAŞ'ın İLERİ PIC16F84 UYGULAMALARI  kitabından aldığım  devre şemasıdır.
8255 PPI entegresi ile portlar çoğaltılarak 24 adet LED kontrol edilir.17 adet  efekt  HEX  dosyası buradadır.Devrenin Proteus 8.4 de çalışan simülasyon dosyasını İNDİRİN

29 Eylül 2017 Cuma

Arduino Temelli Yeraltı Kablo Arıza Tespiti

buradaki hedef yeraltı kablo arıza mesafesini bulmaktır.yeraltı kablolama sistemi  bir çok kentsel alanlarda izlenen yaygın bir uygulamadır. bir çok elektrik ,telefon ve diğer sinyal kabloları bulunmaktadır.daha fazla oku

Arduino LILYPAD ile ışık efekt

buradaki devre  LİLYPAD ARDUİNO ile yapılmış  eteklere  veya ceketlere hiç bir lehimleme yapmadan dikilebilir bir devre olup hava kararınca rastgele yanıp söner.
detaylı bilgiyi aşağıdaki  adresde bulabilirsiniz.
 http://www.instructables.com/id/How-to-make-a-LilyPad-Arduino-LED-skirt/?ALLSTEPS
 daha fazla oku.

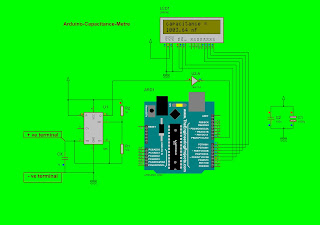

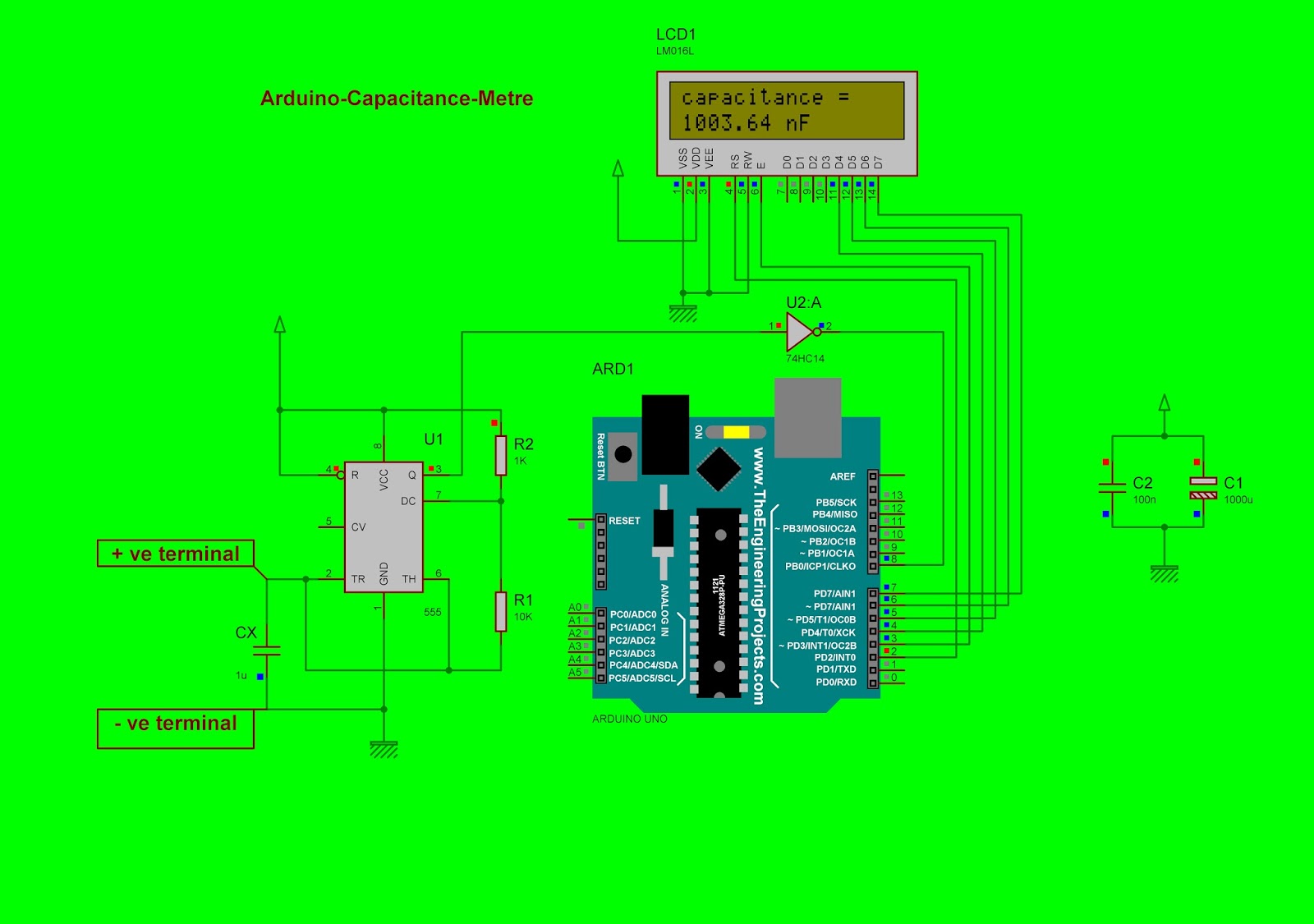

Arduino-Capacitance-Meter

burada bulunan devre bilinmeyen kapasitörlerin kapasitesini ölçen  basit bir Arduino kapasitans  ölçer dir.
555   IC zamanlıyıcı kullanılarak yapılan bir kapasitif ölçerdir.burada bulunan devre  10nf  ile 10uf arasındaki kapasiteleri doğru bir şekilde ölçer.daha fazla oku.




25 Eylül 2017 Pazartesi

ARDUİNO RGB LED

Arduino ile RGB led sürülerek güzel renk efektler veren devre.
birden fazla RGB led sürülecekse transistör veya mosfet ile bağlantı kurun.
buradaki devrede bir adet RGB led kullanıldı.proteus da denemek isteyenler HEX dosyası buradadır.
kaynak kodu buradadır.



23 Temmuz 2017 Pazar

Turn Signal Biking Jacket

Bisiklet ceketleri için dönüş sinyali

Buradaki devre LİLYPAD ARDUİNO ile yapılmış olup  ceketin arkasına hiç bir lehimlemeye  gerek kalmadan dikilebilir  bir devredir.ayrıntıları
http://www.instructables.com/id/turn-signal-biking-jacket/  sitesinde bulunmaktadır .daha fazla okuyun..

20 Temmuz 2017 Perşembe

Arduino Christmas Tree

Arduino   UNO ile yılbaşı ağaçı.
http://www.danilolarizza.com/arduino-christmas-tree/
sitesinde detayları olan devreyi yapmak isteyenler aşağıda devresi ve KAYNAK KODU , ayrıca Proteus  da denemek isteyenler için HEX  ilişiktedir.Devrenin  Proteus 8.4 çalışan similasyon dosyasını İNDİRİN

7 Haziran 2017 Çarşamba

8-pinli IC ile basit SD Ses Oynatıcısı

Dünya'nın en küçük  ses çalar  bir micro SD oynatıcısı.
http://elm-chan.org/works/sd8p/report.html   sitesinde gördüğüm  mini ses çalar.ATtiny85 kullanılıyor.
sitede dört  değişik devre dizaynı var.her devre dizaynın Hex dosyası var .açınca anlaşılıyor.
burada Wav dosyalarını çalar.Mp3  çalmak için Wav dosyasına çevirmeliniz
kart yerleştirildiği anda çalışmaya başlar .daha fazla ayrıntısı sitede var.




23 Mayıs 2017 Salı

müzik efektli ledler

orjinalinde ağaç şeklinde baskı devreye düzenlenmiş.fakat ben bunu yuvarlak yapıp bir bardağın altına gelecek şekilde tasarladım.silikon tabancayla tutturulur.bardak kaldırılınca  efekt devre çalışır.daha fazla okuyun..


21 Nisan 2017 Cuma

otomobil Aküleri daima hazır


kurşunlu akümülatörler kendi kendilerine boşalmalarının sonucunda,hergün (akülerin yük durumuna ve çevre sıcaklığına bağlı olarak) kapasitelerinin % 1'ini kaybederler .Daha fazla okuyun




19 Nisan 2017 Çarşamba

Bisikletler için arka emniyet ışıkları




Gece karanlığında dikkat çekmek için tasarlanmıştır.Bisikletin arkasına monte edildiğinde dikkat çekici olur.13 adet  LED ve  2 adet 555 ile düzenlenmiştir. D13 sabit yandığından ortada olur.diğer LED leri karışık olarak dizayn edilebilir.3 volt pil ile küçük bir boyutla tasarlanabilir

Proteus  simülasyonu
